Digitech Death Metal mod
Havde lovet at dokumentere nogle modifikationer jeg havde lavet ved min Digitech Death Metal distortion pedal. Så jeg smider den også her hvis andre er nysgerrige :)
Etiketter:
death metal,
digitech,
distortion,
mod,
modification
mandag den 6. januar 2014
Monotron Delay og Loud Objects

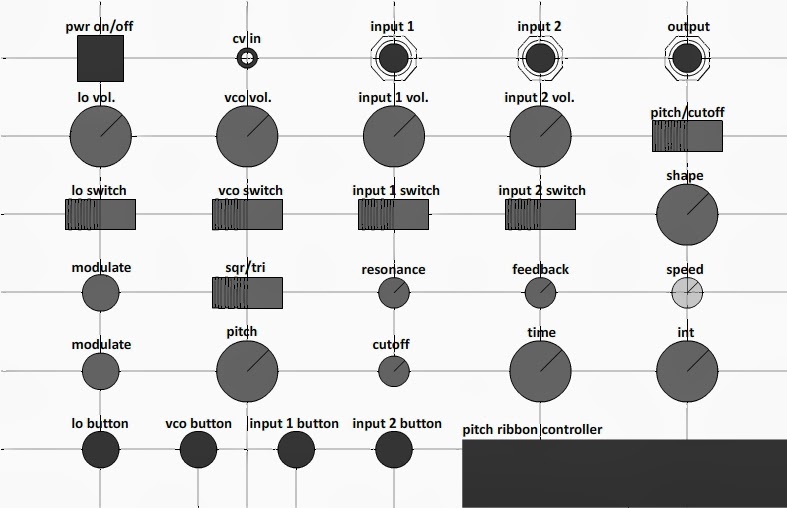

Jeg har fået fingrene i en af Korg's Monotron Delay, som er en sjov lille sag, med analogt klingende delay, en simpel VCO der kan formes af et VCF og en LFO. Korg ligger op til at man skal kunne modificere og videre udbygge deres Monotron serie, så på printet inden i er væsentlige punkter markeret og resten kan aflæses i de print diagrammer Korg selv ligger til rådighed. Ved at læse i print diagrammerne for den alm. Monotron og sammenligne med den for delay udgaven blev de forbindelser fundet, der har udvidet funktionerne til også at inkludere
- længere delay tid
- mulighed for at vælge om LFO'en styrer pitch eller cutoff
- pitch indstilling for VCO, med tilhørende momentære og lukke kontakter
- mulighed for at justere resonansen
- potentiometer til at justere LFO'ens bølgeform, i stedet for den indbyggede trimmer
- en indgang til et CV signal til at styre VCO'en

mandag den 2. december 2013
Super Shruti Box part 3 (næsten færdig)
Så begynder det at ligne noget. Udover at der mangler en flok drejeknapper og at spraymaling skal laves om ved lejlighed, for der flager i kanten (vigtig note: brug altid grunder hvis du sprayer aluminium, det vidste jeg i hvert fald ikke) så er den udvidede Shruti Box ved at være færdig.
De enkelte tonegeneratorer har hver sit frontpanel, cv sequencerens LEDs har sit eget for oven og så et helt til højre med master volumen og ON/OFF knap og styring af sequenceren. Inde bag ved er møtrikker monteret på et træ skelet til at skrue frontpanelerne fast. På en højre side er der et 230V stik monteret.
Udover man kan koble enkelte tonegeneratorer til og fra at blive styret af den indbyggede sequencer, kan man tilkoble et eksternt cv signal til at styre nogle af dem. En ekstern variabel modstand kan også tages ind, hvor den så ligges til et af de potentiometre, der bestemmer frekvensen for tonegeneratorerne.
torsdag den 17. oktober 2013
Super Shruti Box part 2
Printene er samlede og testes sammen med en ekstern cv sequencer. Senere har jeg lavet en Baby 10 sequencer til at bygge med ind i kassen. De enkelte kredsløb er en 4 doblet udgave af en tonegenerator jeg har bygget før, en mixer, en strømforsyning og en Baby 10 sequencer.
fredag den 20. september 2013
Super Shruti Box
For nylig havde jeg en indisk Shruti Box i værkstedet af den elektroniske variant. En Shruti Box er oprindeligt et orgel/harmonika til at spille droner, som akkompagnement til fløjte eller andre instrumenter. Denne elektroniske udgave havde en fast tone, hvor der så var mulighed fra at slå 2 yderligere overtoner til. Dette simple setup ville jeg prøve at efterligne.
Mit setup bliver med 4 tonegeneratorer, som hver især kan tændes og slukkes for og hvor man kan justere tonehøjden for hver generator. Disse samles i en 4 kanals mixer. Senere er planen at der skal kunne tages et cv signal ind og måske skal der også indbygges en Baby10 sequencer, så man kan variere en eller flere af tonerne med input udefra.
Det hele skulle gerne komme til at bo i denne fine metalkasse. Mere om dette senere :)
Mit setup bliver med 4 tonegeneratorer, som hver især kan tændes og slukkes for og hvor man kan justere tonehøjden for hver generator. Disse samles i en 4 kanals mixer. Senere er planen at der skal kunne tages et cv signal ind og måske skal der også indbygges en Baby10 sequencer, så man kan variere en eller flere af tonerne med input udefra.
Det hele skulle gerne komme til at bo i denne fine metalkasse. Mere om dette senere :)
tirsdag den 26. marts 2013
tirsdag den 15. januar 2013
6x6 Metal Simplex pedal
Fik bygget en Metal Simplex, som er en high gain fuzz pedal. Kredsløbet har to centrale transistorer, som laver forvrængningen af lyden. Da jeg faldt over denne video, hvor der testes forskelle i lyden mellem flere forskellige NPN transistorer, blev jeg inspireret.

Ellers er der til venstre en volume pot. og til højre en gain pot. og den store i midten er en slags tone pot. som Metal Simplex'en er født med. Mellem knapperne der en lysdiode, der lyser når pedalen arbejder og nederst en true-bypass stompswitch. Strøm sættes til bagi via et alm. 2.1mm DC stik.
Fritzing filer til et PCB
